简单方便的高精度测量
|
虚拟圆
测量圆弧、部分圆的圆心、半径等。
虚拟直线
高精度地近似有凹凸、干扰的直线成分。
2直线交点
检测2直线的交点。设定时无需计算公式。智能边缘(圆)/(线):准确地近似圆、线。1个区域内最多检测3,000(线)或3,600(圆)个边缘点,飞跃性地提高精度,协助尺寸和位置测量。同时实现了设定工时的大幅削减。
|
|
线宽
测量带状对象物体的宽度、缺损、直线度等。即使中途中断,也可测量非中断部分的最大值、最小值。
|
清晰易懂的自定义显示
|
文字图形绘制
绘制文本(支持多语言)、测量数据数值、十字线·箭形符号(尺寸线)·矩形·椭圆。 可使显示追随运算结果和检测位置,并指定文字尺寸和区域全部涂上底色。可通过与判定结果OK/NG联动的显示色切换、显示ON/OFF,以更浅显易懂的方式传达检查结果。
|
高速·高精度
采用先进的超高速管线处理技术,即使在量产正式运行中,也无需停止生产线即可编辑程序、执行测试。

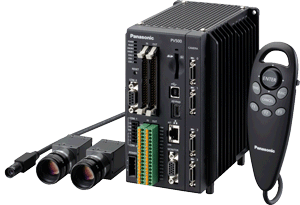

卓越出众的超高速处理在PV500V2的生产现场实现了使用便捷性和高生产率功能。
三重缓冲
采用五处理器、DSP处理、管线处理这三大技术,实现了三重缓冲。
配备了试运行功能,可降低风险。
无需停止生产即可利用保存的图像执行测试,从而防止因编程错误而产生不良品。
在RUN过程中改写,不降低生产性。
无需停止生产即可变更程序。支持通过切换品种、提高精度进行调整。
可随时对检查设定进行微调。
通过调用数据R/W画面,可在短时间内随时对检查设定进行微调。
|
|
Triple Buffer
配备3个图像处理储存器,其中2个用于实现高速化的管线处理、
1个用于在RUN中改写程序和执行测试。无需停止生产即可变更、调整程序。
高生产率
松下电器在全球率先开发的三重缓冲。
在生产线运行中实现区域变更、参数变更、测试执行、程序改写等完全在线调整。
无需停止生产线即可实现只能在现场进行的程序最终微调。另外,还配备画面自定义等支持功能,在限制颇多的现场为作业人员提供支持。
调试·运用支持
从图像处理装置的导入评估到导入后正式生产运行,在各个环节中追求高生产率、作业效率、使用便捷性,有助于减轻用户的负担、缩短时间、显示正确的检查信息。
RUN中改写程序
通过采用三重缓冲,无需停止生产线即可在现场进行程序编辑、修正后的测试执行等最终调整。
画面自定义·自由布局
XGA画面(1,024像素×768像素)最多可显示4幅图像、数据R/W可显示4页(最多120种数据)。各种尺寸、位置、重叠顺序、显示色等自定义内容最多有32种布局方式。既可使用键盘,也可通过外部信号进行切换,根据情况选择所要显示的信息。
基于外部信号的动作自定义
可将图像数据输出和截屏等动作分配至外部信号ASSIGN(分配)信号0~5。
缩放显示
以2%~400%的倍率缩放显示图像。
|
|
|
显示单位换算轴
使用X/Y各自按照实际尺寸换算后的标尺来显示坐标轴。(每个相机均可设定)
标记功能
在任意位置显示直线、矩形、圆·椭圆、十字线(交叉线)。可根据外部信号指定显示位置。
|
|
数据R(Read)/W(Write)
确定程序后,有时需要在现场对检查区域和预处理参数等进行调整。类似这样的细微的修正变更,无需替换程序或进入设定画面,在RUN中短时间内即可完成。(80项目/页、最多4页)只要使用设定软件PVWIN,即可显示任意文本(8种语言、9种字体)。
[修正例]
|
|
|
解决方案
备有图像预处理滤波器、检测设备功能等丰富的解决方案工具,有利于课题的解决。
另外,还提升了使用便捷性和操作性。
实现了客户所要求的高度可靠性的稳定检查,同时减少编程工时,提高生产率。
图像预处理滤波器
备有21种丰富的图像预处理滤波器。
即使是照明不均匀或产生干扰的图像,也可实现更稳定的检查。
●预处理滤波器:共21种 ●预处理组:最多5组/相机 ●预处理等级:最多10级/组
主要目的
|
滤波器名称
|
缺陷提取
|
・异物提取
・动态2值化
・灰度差分
|
干扰去除
|
・膨胀 ・收缩→膨胀
・收缩 ・膨胀→收缩
|
旋转·反转
|
・图像旋转
・镜像
|
|
|
|
|
主要目的
|
滤波器名称
|
轮廓强调
|
・索贝尔 ・边缘提取X
・普鲁伊特 ・边缘提取Y
・拉普拉斯 ・边缘强调
|
模糊
|
・中值
・平滑化
|
色阶变更
|
・自动色阶补偿 ・裁剪范围
・背景裁剪 ・色阶设定
|
|
|
|
|
智能边缘(圆)
该功能通过对象物体的边缘点求出圆心、半径、直径、偏差等。
工作原理
1.设定放射状区域,搜索区域内包含的边缘点,检测圆或圆弧的轮廓。
2.按照假设圆检测条件,根据有效的边缘点来高精度地确定圆,算出圆心、半径和直径。
3.进一步根据判定条件限定测量对象的边缘点,进行OK/NG判定。
根据图表显示指定条件
・设定判定条件/干扰去除/因距离而异的基准值
|
|
|
|
・设定边缘检测条件/边缘基准值
|
|
|
|
应用事例
除了圆心和半径以外,还可通过创建1个区域来测量圆度、直径以及圆环的宽度。对象形状支持圆、椭圆、圆弧(部分圆、边角)。还可使其它检查区域追随已检测到的中心。(位置补偿)
|
|
|
